Khi nhắc đến thị trường chip bán dẫn thương mại, số đông chúng ta thường nghĩ ngay đến những cái tên đình đám như Intel, AMD, NVIDIA (đối với chip xử lý máy tính, AI) hay TSMC, Samsung (đối với lĩnh vực gia công chế tạo). Tuy nhiên, có một “gã khổng lồ” thầm lặng, người đứng sau những phát minh vĩ đại nhất đặt nền móng cho toàn bộ ngành công nghiệp bán dẫn hiện đại, đó chính là IBM (International Business Machines).
Bài viết này sẽ mang đến một cái nhìn toàn diện, chuyên sâu từ A-Z về con chip bán dẫn IBM là gì từ bản chất, lịch sử phát triển, các công nghệ đột phá mang tính độc quyền, cho đến tầm ảnh hưởng sâu sắc của chúng đối với cuộc cách mạng máy tính và Trí tuệ nhân tạo (AI) ngày nay.
Bản chất của con chip bán dẫn IBM
Để hiểu một cách đơn giản nhất, con chip bán dẫn IBM là gì thể hiện đây không phải là loại chip đại trà được bán lẻ cho người dùng lắp ráp máy tính cá nhân. Thay vào đó, đó là sản phẩm tinh hoa của bộ phận IBM Research (Hệ thống nghiên cứu và phát triển của IBM).
IBM thiết kế và phát triển các kiến trúc chip bán dẫn nhằm hai mục đích cốt lõi:
Phục vụ hệ sinh thái máy tính siêu cấp của chính mình: Cung cấp sức mạnh xử lý cho các hệ thống máy tính Mainframe (máy tính cỡ lớn xử lý dữ liệu cực hạn), siêu máy tính (Supercomputers) và hệ thống máy tính lượng tử (Quantum Computing).
Định hướng và chuyển giao công nghệ cho toàn ngành: IBM phát minh ra các tiến trình phần cứng mới, kiến trúc bóng bán dẫn mới, sau đó cấp phép bản quyền (licensing) hoặc hợp tác với các nhà sản xuất lớn (như Samsung, chứa các liên minh công nghệ) để thương mại hóa trên quy mô toàn cầu.
Những cột mốc lịch sử vĩ đại định hình ngành bán dẫn của IBM
Lịch sử của IBM song hành cùng lịch sử của ngành vi mạch thế giới. Để hiểu được tầm vóc của con chip bán dẫn IBM nghĩa là gì, chúng ta cần điểm qua những phát minh “để đời”.
Cách mạng hóa bóng bán dẫn với Silicon Germanium (SiGe)
Vào những năm 1980 – 1990, khi ngành bán dẫn đang gặp bế tắc trong việc tăng tốc độ của chip silicon truyền thống, các nhà khoa học của IBM đã phát minh ra công nghệ tích hợp Germanium vào mạch Silicon. Sự kết hợp này giúp các hạt điện tử (electrons) di chuyển nhanh hơn gấp nhiều lần, cho phép chip hoạt động ở tần số siêu cao nhưng tiêu thụ ít năng lượng hơn. Công nghệ này đã mở đường cho kỷ nguyên truyền thông di động (WiFi, mạng di động) phát triển bùng nổ.
Công nghệ Đồng thay thế Nhôm (Copper Interconnects)
Trước năm 1997, tất cả các con chip trên thế giới đều dùng dây dẫn bằng Nhôm (Aluminum) để nối các bóng bán dẫn lại với nhau bên trong vi mạch. Khi chip ngày càng nhỏ, dây nhôm bộc lộ nhược điểm điện trở cao, gây nghẽn mạch và sinh nhiệt lớn.
IBM đã tạo ra một cuộc cách mạng khi tìm ra cách dùng Đồng (Copper) thay thế cho Nhôm. Đây là một thách thức cực lớn vì đồng rất dễ rò rỉ vào silicon gây hỏng chip. Phát minh này của IBM ngay lập tức giúp chip chạy nhanh hơn 30% và trở thành tiêu chuẩn bắt buộc cho toàn bộ ngành bán dẫn từ đó về sau.
Kiến trúc SOI (Silicon-on-Insulator)
IBM giới thiệu công nghệ đặt một lớp cách điện mỏng (thường là silicon dioxide) nằm giữa lớp silicon nền và các bóng bán dẫn. Công nghệ này giúp giảm thiểu hiện tượng rò rỉ điện năng – một “căn bệnh” chí mạng khi các kỹ sư cố gắng thu nhỏ kích thước chip.
Kiến trúc chip độc quyền làm nên tên tuổi IBM: dòng bộ vi xử lý power

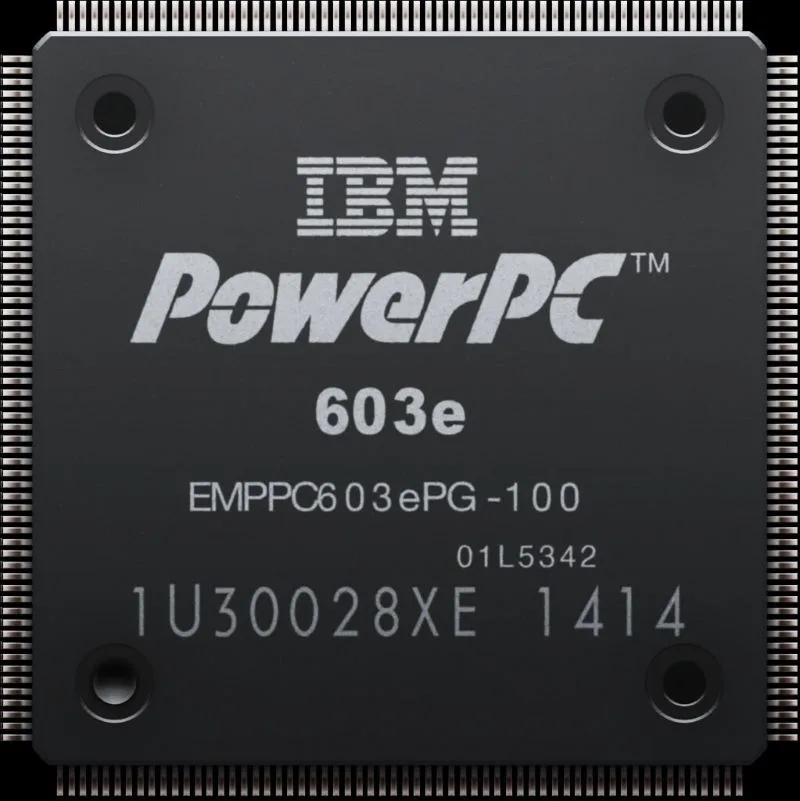

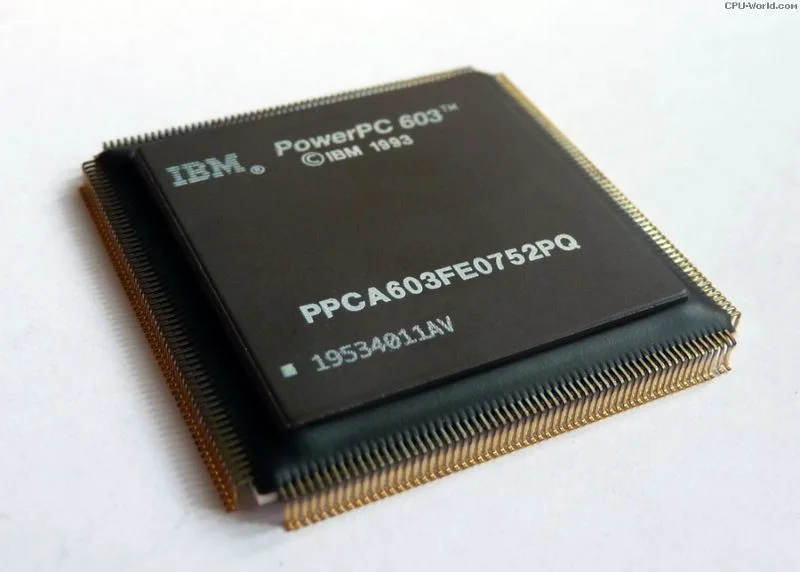

Theo những tin tức tổng hợp số thì nếu Intel nổi tiếng với kiến trúc x86, ARM thống trị thế giới di động nhờ kiến trúc tiết kiệm điện, thì IBM sở hữu niềm tự hào mang tên POWER (Performance Optimization With Enhanced RISC).
Đây là dòng chip dựa trên kiến trúc tập lệnh giảm thiểu (RISC), được tối ưu hóa hoàn toàn cho các tác vụ xử lý dữ liệu hạng nặng, đòi hỏi độ ổn định tuyệt đối 24/7 và khả năng tính toán song song ở quy mô khổng lồ.
Các đặc tính vô song của chip IBM POWER
Băng thông dữ liệu cực đại: Chip POWER sở hữu đường truyền dữ liệu (bus) nội bộ lớn gấp nhiều lần chip thông thường, giúp trung chuyển các khối dữ liệu khổng lồ từ bộ nhớ vào lõi xử lý mà không bị nghẽn (bottleneck).
Độ tin cậy tuyệt đối (RAS – Reliability, Availability, Serviceability): Chip POWER có khả năng tự phát hiện lỗi, tự cô lập vùng lỗi và sửa lỗi ngay trong lúc hệ thống đang vận hành mà không cần tắt máy. Điều này giải thích vì sao các ngân hàng trung ương, hệ thống quản lý bay, và các cơ quan an ninh quốc gia đều vận hành trên máy Mainframe chạy chip POWER của IBM.
Kiến trúc đa luồng cực hạn: Trong khi một nhân (core) chip thông thường chỉ xử lý được 2 luồng dữ liệu (Hyper-Threading), một nhân của chip IBM POWER (như POWER9, POWER10) có thể xử lý đồng thời tới 8 luồng (SMT8), mang lại sức mạnh tính toán kinh ngạc.
Cuộc Cách Mạng 2 Nanometer (2nm): Đỉnh cao đột phá Của IBM

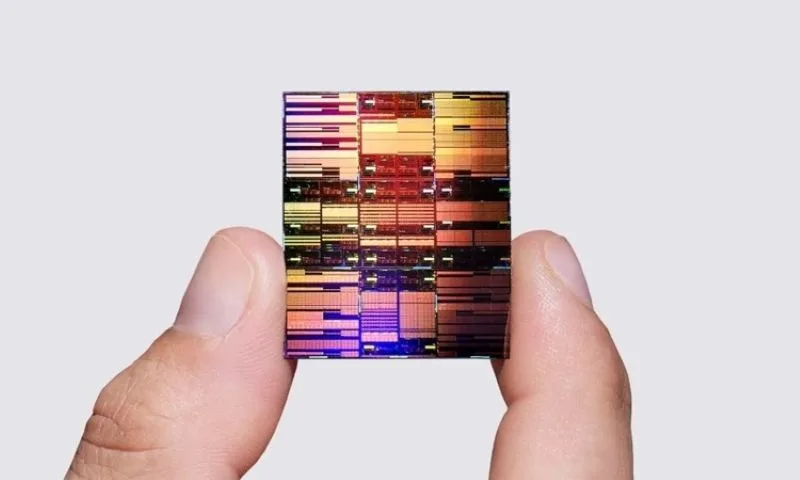

Vào năm 2021, IBM Research đã khiến cả thế giới công nghệ phải chấn động khi công bố chế tạo thành công chip bán dẫn trên tiến trình 2nm đầu tiên trên thế giới.
Để hình dung tầm vóc của công nghệ này: Một sợi tóc người có độ dày khoảng 50.000nm đến 100.000nm. Độ dày 2nm chỉ tương đương với kích thước của một chuỗi DNA người. Đây được coi là cận biên vật lý cuối cùng của vật liệu silicon trước khi chạm tới giới hạn nguyên tử.
Mật độ bóng bán dẫn: IBM có thể nhồi nhét tới 50 tỷ bóng bán dẫn vào một con chip chỉ bằng kích thước của một chiếc móng tay. Vì thế, đây được coi là loại con chip IBM nhỏ nhất thế giới
Hiệu suất vượt trội: So với các con chip 7nm phổ biến thời điểm đó, chip 2nm của IBM hứa hẹn mang lại hiệu suất cao hơn tới 45%.
Tiết kiệm năng lượng kỷ lục: Hoặc, nếu giữ nguyên hiệu suất, chip 2nm có thể giảm lượng điện năng tiêu thụ lên tới 75%. Điều này đồng nghĩa với việc nếu công nghệ này được mang lên điện thoại, pin của bạn có thể dùng liên tục trong 4 ngày mới cần sạc một lần.
Kiến trúc GAA (Gate-All-Around) Nanosheet
Để làm được con chip 2nm, IBM đã phải khai tử kiến trúc bóng bán dẫn FinFET (vốn đã thống trị ngành bán dẫn hơn một thập kỷ) để chuyển sang kiến trúc GAA Nanosheet.
Thay vì dòng điện chỉ được kiểm soát từ 3 phía như cấu trúc vây cá (FinFET), cấu trúc Nanosheet của IBM cho phép cực cổng (Gate) bao bọc hoàn toàn bốn phía của kênh dẫn điện (Channel).
Kiến trúc này giúp ngăn chặn hoàn toàn hiện tượng rò rỉ dòng điện ở cấp độ nguyên tử, cho phép các kỹ sư tùy chỉnh kích thước chiều rộng của tấm Nanosheet để tối ưu hóa giữa hiệu năng và điện năng tiêu thụ. Hiện nay, toàn bộ các ông lớn như TSMC, Samsung và Intel đều phải học tập và chuyển dịch sang cấu trúc GAA này cho các tiến trình siêu nhỏ từ 3nm trở xuống.
Vai trò của chip ibm trong kỷ nguyên trí tuệ nhân tạo (AI)
Sự bùng nổ của Mô hình ngôn ngữ lớn (LLM) và Trí tuệ nhân tạo tạo sinh (Generative AI) đòi hỏi một lượng năng lượng khổng lồ. Tìm hiểu về vai trò của con chip bán dẫn IBM là gì được các trung tâm dữ liệu (Data Centers) trên thế giới đang tiêu thụ lượng điện tương đương với một quốc gia cỡ trung bình. Đó là lý do tại sao các con chip thế hệ mới của IBM trở thành “vũ khí tối mật”.
Chip IBM Telum – Bộ não chống gian lận tài chính bằng AI thời gian thực

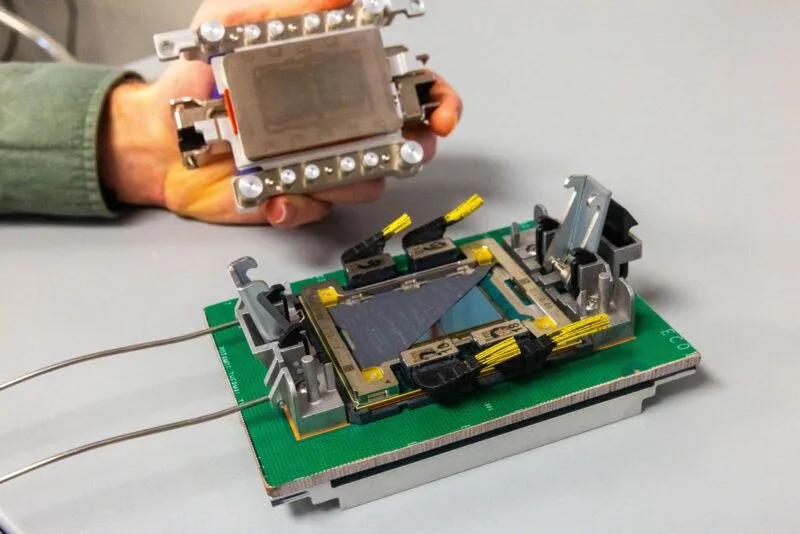

Được giới thiệu để tích hợp vào các hệ thống máy tính lớn (Mainframe) thế hệ mới, chip IBM Telum là một minh chứng hùng hồn cho tư duy đi trước thời đại của IBM.
Thay vì đẩy dữ liệu sang một chip đồ họa (GPU) bên ngoài để xử lý AI (gây độ trễ), IBM đã tích hợp trực tiếp một bộ tăng tốc AI (AI Accelerator) có tốc độ cực cao vào ngay bên trong từng nhân của chip Telum. Điều này cho phép các ngân hàng xử lý hàng triệu giao dịch mỗi giây và phát hiện gian lận bằng AI ngay lập tức (real-time) trong quá trình giao dịch diễn ra, loại bỏ hoàn toàn độ trễ của mạng.
Chip trí tuệ nhân tạo dựa trên não người (neuromorphic chip)
IBM cũng là hãng tiên phong phát triển dòng chip thử nghiệm TrueNorth và NorthPole. Đây là những con chip mô phỏng cấu trúc của các neuron thần kinh và khớp thần kinh (synapses) trong bộ não con người. Thay vì xử lý dữ liệu tuần tự theo kiến trúc Von Neumann truyền thống, chip Neuromorphic của IBM xử lý thông tin phi tập trung, giúp chạy các thuật toán nhận diện hình ảnh, giọng nói với lượng điện năng chỉ bằng một phần rất nhỏ so với chip thông thường.

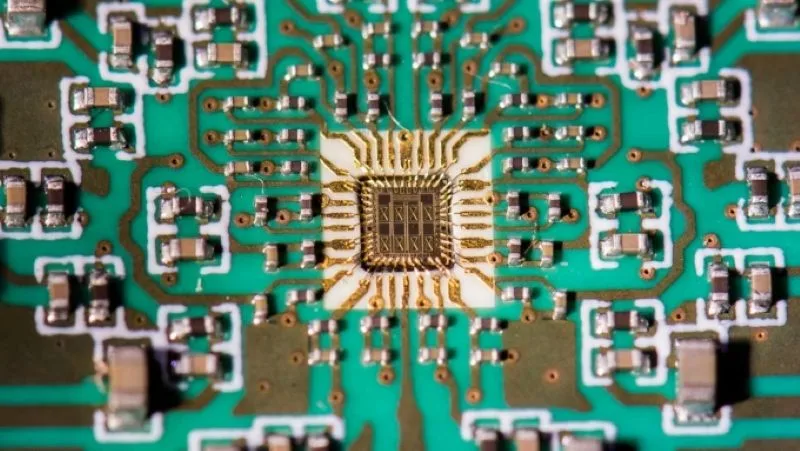

IBM hiện là công ty đi đầu thế giới về máy tính lượng tử (với các dòng chip lượng tử như IBM Eagle, Osprey, Heron đạt hàng trăm Qubit). Tầm nhìn dài hạn của IBM không dừng lại ở việc thu nhỏ con chip silicon thông thường, mà là tích hợp chip xử lý truyền thống (POWER/Telum) làm hệ thống điều khiển và bổ trợ cho các chip xử lý lượng tử. Sự kết hợp này được kỳ vọng sẽ giải quyết những bài toán mà toàn bộ máy tính trên thế giới hiện nay cộng lại phải mất hàng tỷ năm mới giải được.
Kết luận
Tóm lại, những thông tin con chip bán dẫn IBM là gì cho thấy nó không đơn thuần là một miếng silicon vô tri, nó là kết tinh của trí tuệ nhân loại xuyên suốt hơn nửa thế kỷ qua. Từ những sợi dây nối bằng đồng đầu tiên, cho đến kiến trúc 2nm đầy kiêu hãnh sử dụng bóng bán dẫn bốn chiều (GAA), IBM đã vững vàng khẳng định vai trò là người mở đường vĩ đại cho lịch sử công nghệ trên thế giới.
